压力分布量测系统
I-scan的压力量测系统
产品简介:
Tekscan I-scan压力分布量测系统,一款专门用于测量物体接触面压力大小 及压力分布情况的系统。 用于众多企业及科研院校单位的产品研发及品质控制方面。
咨询热线:15976190759
产品详情

一、简述

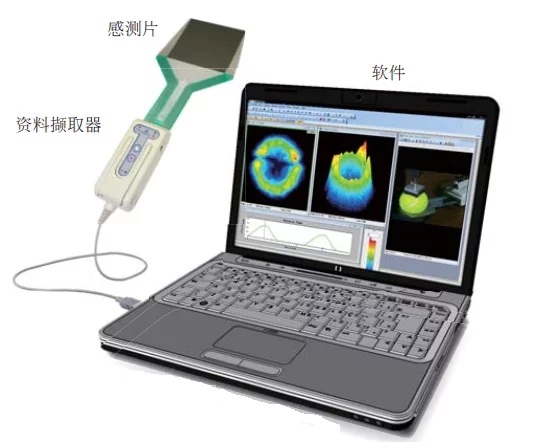

  Tekscan I-Scan是一款强大的工具,利用非常薄的感测片,能够量测和分析大部份接触面的压力。一套系统包括:数据读取器、感测片和软件,有许多不同规格的数据读取器。

二、感测片

  1.拥有可挠性又薄的薄膜形感测片,超过200种规格,有不同的尺寸、形状、分辨率、操作温度和压力范围(可达25000psi 1700 bar)。

  2.高空间分辨率:可达248感测点/cm21600 感测点/in2),感测点间距 0.1mm (0.02 in.)

  3.感测区域从3mm x 3mm ( .12 in. x .12 in.) 1734 mm x 1768 mm (68 in. x 69 in.)

  4.高温型感测片可以承受温度高达200°C (392°F)

  5.大、高分辨率的感测片需要使用数据撷取器进行交叉扫描,而VersaTekHandle支持多个撷取器在感测区域内进行同步扫描。

  6.依据客户要求制作感测片



三、数据读取器

  在静态以及动态的环境下进行量测,为了要从感测片撷取压力数值,数据撷取器需要扫描每个感测片上的感测点,数据透过USB线传输到计算机上的软件, 扫描可以高达1600000感测点 / 秒。

四、参数

  1.尺寸:137.9 mm x 57.2 mm x 33.5 mm

  2.接口类型:USB2.0

  3.重量:305g370g

  4.电源供应:通过USB供应,200mA1W

  5.标准线长:4.57m

  6.扫描速率:可达100Hz20kHz(取决于感测片)

  7.数字压力分辨率:8bit

  8.温度范围:-20℃到35

五、系统特色

  1.即时显示接触压力2D3D立体画面

  2.压力感测片厚度仅0.1-0.2mm

  3.支持动态画面录影与播放功能

  4.显示COF压力中心点及COF移动轨迹

  5.可将压力档案输出为Excel文档读取
